Suspensión y Transmisión para Taller Mecánico: Guía Técnica

Suspensión y Transmisión para Taller Mecánico: Guía Técnica

Una vez que el cliente te deja la troca en el taller y te dice «se oye raro abajo» o «se me zafa la velocidad», lo que sigue depende de cómo diagnostiques suspensión y transmisión: dos sistemas que cargan con la seguridad del vehículo y, de paso, con la reputación de tu taller.

Componentes clave del sistema de suspensión automotriz

Doña Carmen llega con su Tsuru al taller del barrio y comenta: «cada vez que paso un tope, el coche suena como bote». Antes de ofrecerle cambio de amortiguadores, abres la tapa y revisas lo que en mecánica llamamos sistema de suspensión: el conjunto que absorbe topes, baches y peso del vehículo sin transmitirlo a la cabina.

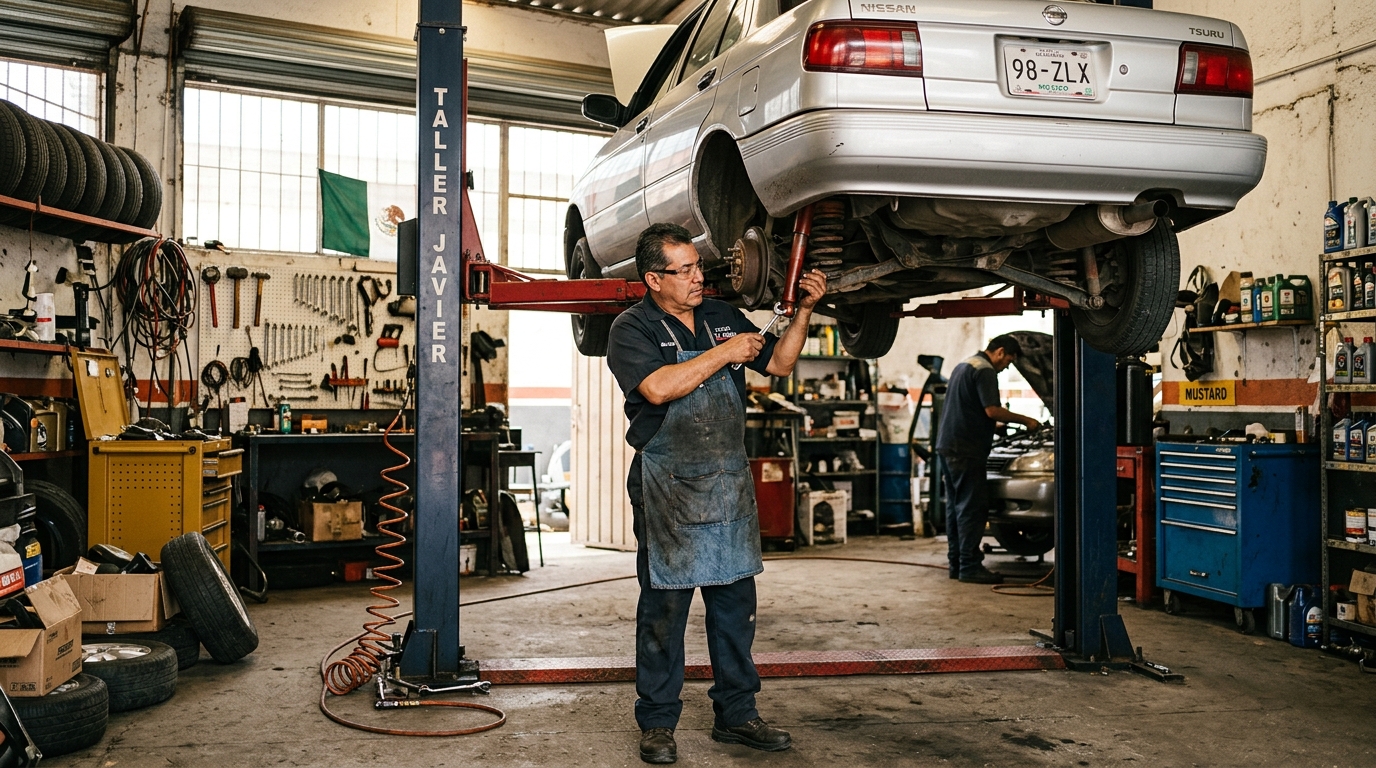

Amortiguadores, resortes y bujes

Los amortiguadores y resortes son la pareja clásica. El resorte sostiene el peso; el amortiguador controla el rebote. Los bujes, de hule o poliuretano, aíslan la suspensión del chasis y se desgastan con el uso en calles bacheadas de la zona conurbada.

• Amortiguador hidráulico: el más común en autos compactos mexicanos.
• Resorte helicoidal: trabaja siempre en compresión.
• Buje de control: cuando se cuartea, genera ruidos y juego en la dirección.
• Tope de suspensión: evita que el resorte se comprima de más.

Regla operativa: si el rebote del vehículo sigue oscilando más de 1.5 ciclos tras un tope, el amortiguador está reventado y toca cambiarlo en pares.

Sistema de dirección, alineación y balanceo

La alineación y balanceo mantiene las llantas perpendiculares al piso y paralelas entre sí. Cuando la dirección «jalonea» o el volante se queda torcido al frenar, casi siempre hay desalineación por bujes vencidos o rótulas flojas.

• Geometría: ángulos de caída, convergencia y avance definidos de fábrica.
• Caster y camber: desviaciones se detectan con equipo láser o computarizado.
• Balanceo: distribución del peso entre llanta y rin para evitar vibraciones arriba de 80 km/h.
• Sistema de dirección: incluye caja, bomba de dirección hidráulica y barras.

Barras estabilizadoras, terminales y rótulas

Las barras estabilizadoras reducen el rolido en curvas y transfieren fuerza entre ruedas. Las terminales (extremos de la dirección) y las rótulas son los puntos de unión que más sufren en caminos como los de la zona metropolitana, llenos de baches y topes destrozados.

Regla operativa: mueve la llanta con la mano en posición 6 y 12; si hay juego, el problema es terminal, rótula o balero, y conviene reemplazar el lado izquierdo y derecho al mismo tiempo.

Diagnóstico y reparación de fallas comunes en suspensión

Un señor en su Jetta A4 te dice: «el coche brinca, suena y se va de lado». Antes de desarmar, pides que te describa cuándo pasa. Esa primera pregunta separa un trabajo de $1,200 MXN de uno de $8,000 MXN, y te evita dolores de cabeza con PROFECO.

Síntomas reportados por el cliente

Pide al cliente que te diga con sus palabras:

• Cuándo aparece el ruido: baches, curvas, frenado, aceleración.
• Tipo de sonido: golpe seco, rechinido, vibración constante.
• Comportamiento del vehículo: jaloneo, hundimiento, dirección dura.

Anota todo en la orden de servicio. Esto te protege ante PROFECO si el cliente reclama después, y también te sirve para entrenar a tu ayudante en la detección temprana.

Inspección visual y prueba de manejo en taller

Antes de subir el carro al elevador, sal a manejarlo tú mismo. 5 minutos en la colonia te dicen más que 30 minutos debajo del coche.

• Prueba de rebote: presiona la esquina del vehículo y suéltalo; cuenta los ciclos.
• Holgura de dirección: con el motor apagado, mueve el volante a ambos lados.
• Manchas en amortiguadores: fugas de aceite visibles en el vástago.
• Holgura de rueda: mueve la llanta en posición 12-6 y 9-3 para detectar bujes.

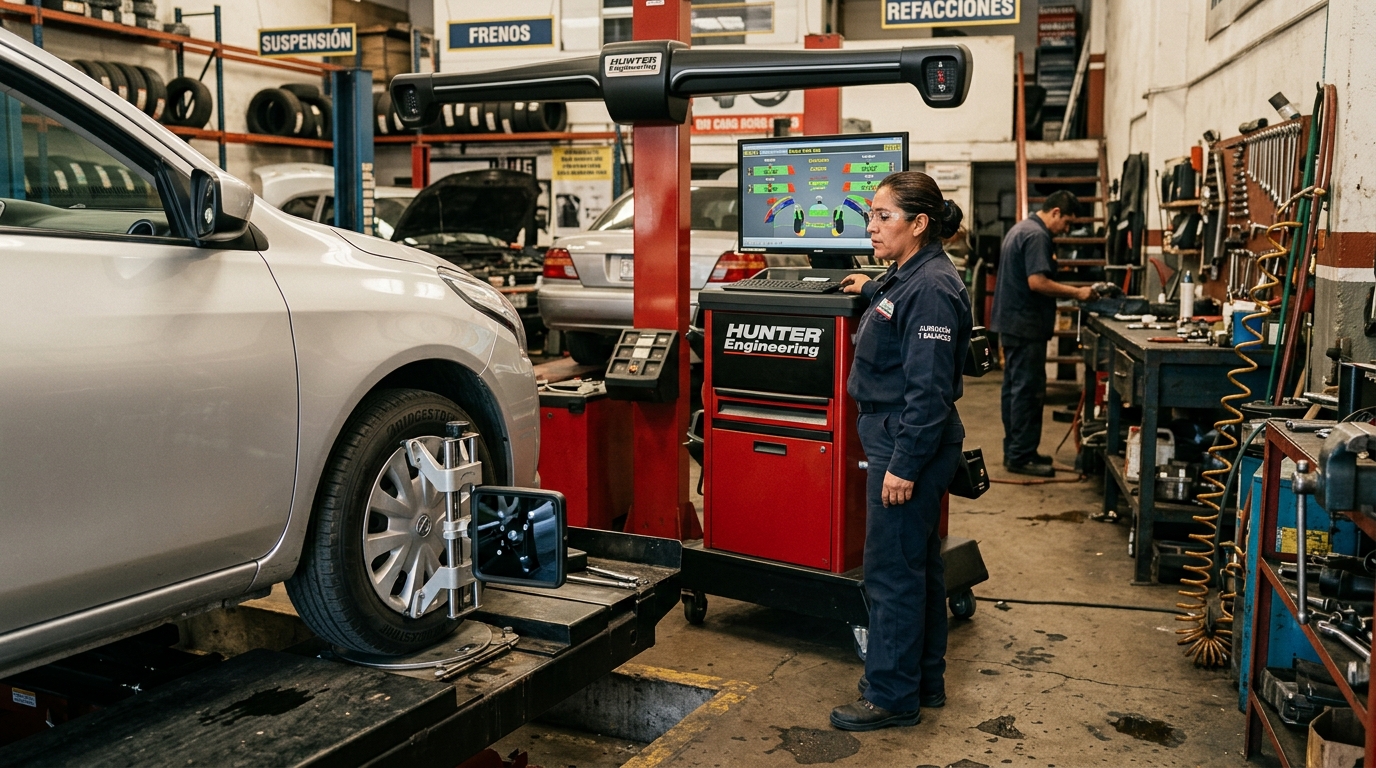

Medición con equipo de alineación y banco de pruebas

El equipo de alineación computarizada lee los ángulos actuales y los compara con los de fábrica. Para una alineación y balanceo correctos, verifica los siguientes rangos:

Convergencia 0 ± 0.5° Camber -0.5° a 0.5° Caster 2° a 4° Desviación al frenar < 5 m a 100 km/h

Regla operativa: si la lectura del equipo sale fuera de rango en más del 30%, el daño va más allá de bujes; revisa la suspensión completa antes de alinear.

Tipos de transmisión y sus partes principales

Un Nissan Versa 2020 con transmisión automática entra al taller con queja de «patinón». Antes de abrir, identificas qué tipo de caja de cambios trae. El procedimiento, las herramientas y el costo cambian radicalmente entre manual, automática y CVT.

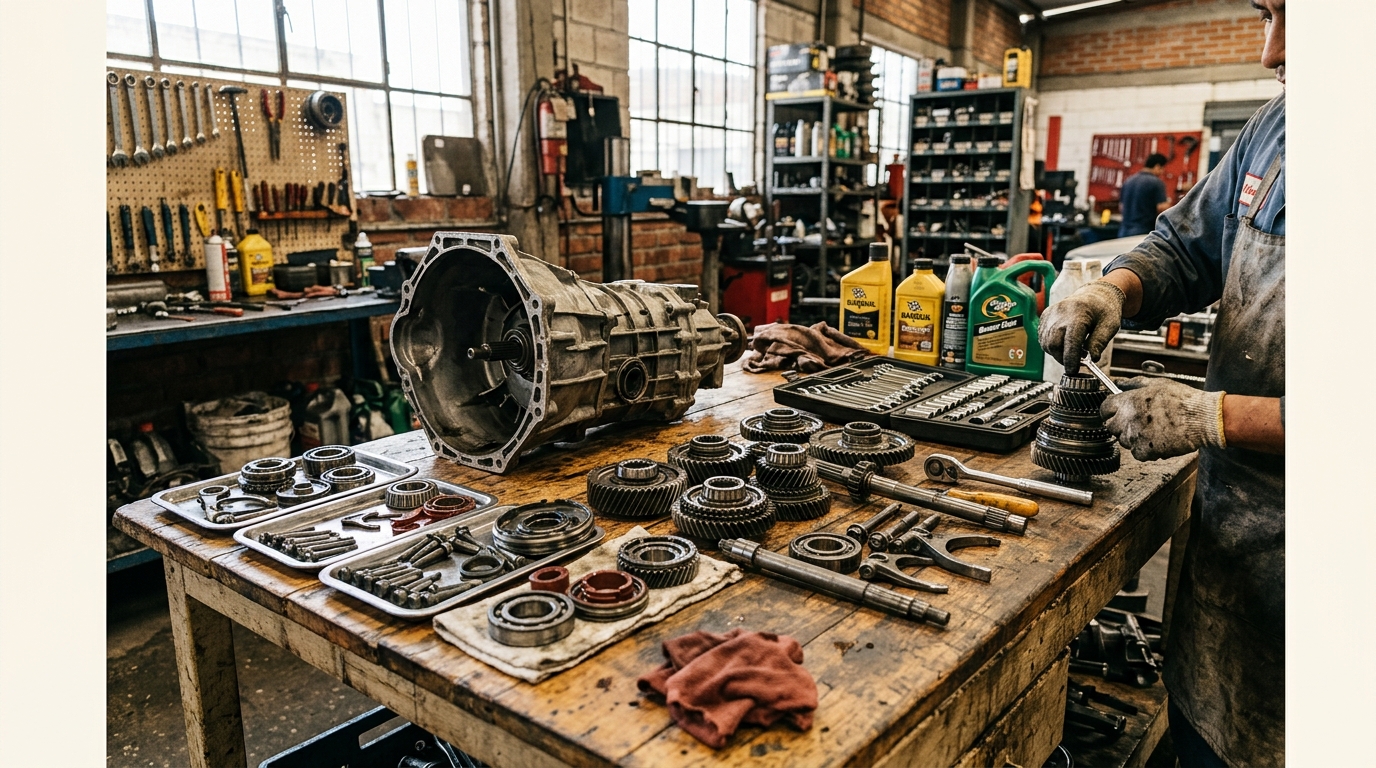

Transmisión manual: sincronizadores, embrague y caja

El embrague y caja de cambios manuales todavía dominan en taxis y flotas de trabajo en México. Sus partes principales son:

• Embrague: disco, plato, collarín, balatas y volante motor.
• Sincronizadores: igualan velocidad entre engranes para cambios suaves.
• Eje de salida: transmite movimiento al diferencial.
• Horquilla y cárter: soportan el conjunto y retienen el aceite.

Transmisión automática: convertidor de par y engranajes planetarios

La transmisión automática ATF usa aceite hidráulico a presión para cambiar. El convertidor de par multiplica torque en bajas revoluciones y reemplaza al embrague mecánico. Sus partes básicas:

• Convertidor de par: une motor y transmisión sin conexión física.
• Cuerpo de válvulas: dirige el fluido a los embragues internos.
• Engranajes planetarios: multiplican o reducen velocidad según selección.
• Tren de engranes: conecta todo al diferencial del vehículo.

Transmisión CVT: bandas, poleas y electrónica asociada

La transmisión CVT usa bandas y poleas cónicas que cambian su relación continuamente. Es suave, pero sensible a malos manejos:

• Bandas de acero: se desgastan con arrancones y con el acelerador a fondo.
• Poleas variables: comandadas electrónicamente según la demanda.
• Módulo TCM: controla las solenoides internas y los sensores.
• Aceite NS-2 o equivalente: específico para CVT; nunca uses ATF común.

Regla operativa: nunca desarmes una CVT sin capacitación y manual de fábrica; el margen de error es de $15,000 MXN o más en daños irreparables.

Fallas frecuentes en transmisión manual y automática

El taxi del señor que trabaja en la Central de Abasto entra arrastrando clutch. Síntomas como patinaje, tirones o ruidos te llevan al sistema correcto casi siempre, sobre todo si combinas observación con escaneo electrónico y un buen diagnóstico vehicular.

Patinaje, pérdida de potencia y tirones

• Manual: disco de embrague gastado → patina al subir pendientes o con A/C encendido.
• Automática: banda o embragues internos quemados → RPM sube sin aceleración real.
• CVT: poleas trabadas → tirones a 60 km/h y modo de emergencia.
• Común: filtro de ATF saturado → caída de presión hidráulica.

Ruidos, vibraciones y fugas de aceite ATF

Un charco rojo o ámbar debajo del vehículo casi siempre es aceite ATF. Revisa el color del fluido antes de cualquier diagnóstico:

Rojo brillante Normal, recién cambiado Rojo oscuro Desgaste normal, vigilar Marrón o negro Recambio urgente Espumoso o con burbujas Contaminación con refrigerante

Códigos de error en módulos TCU y PCM

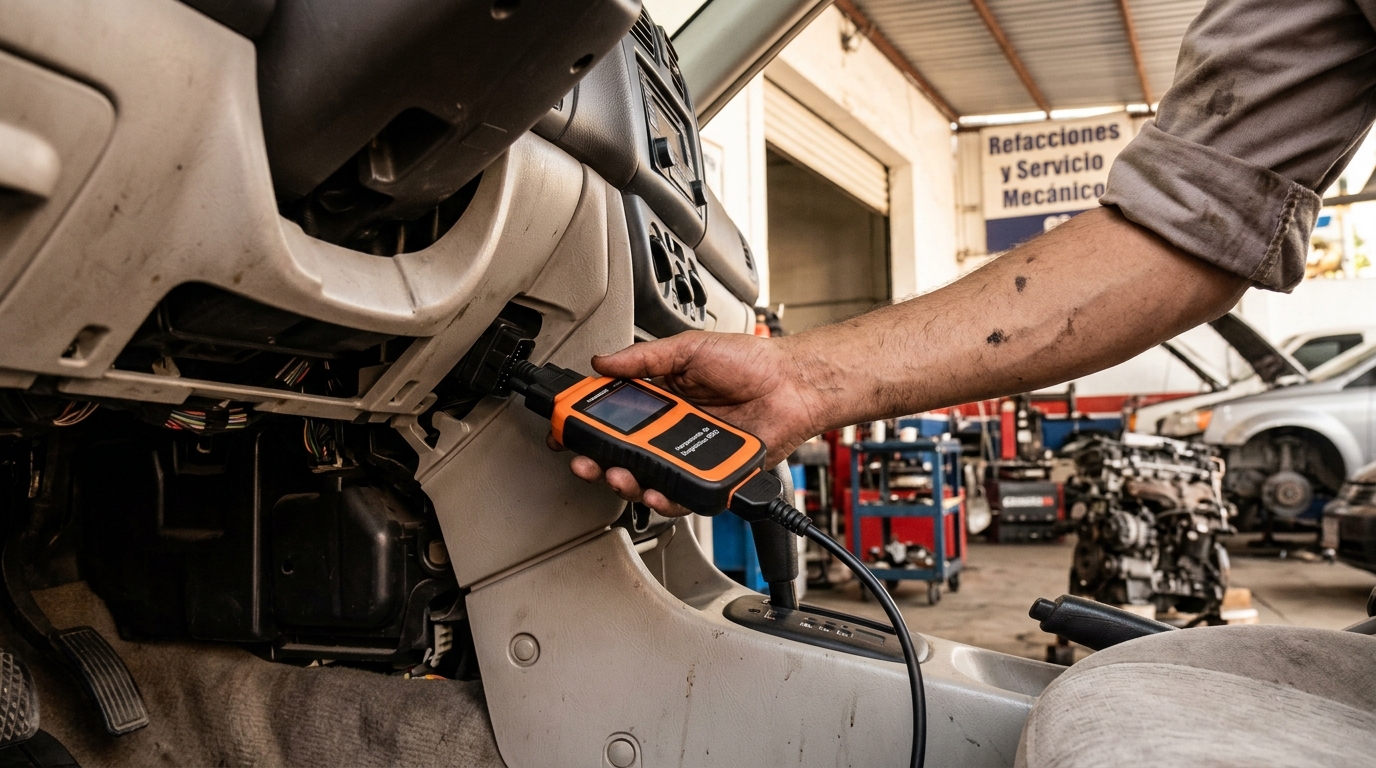

Con un escáner OBD2, los códigos más comunes que te van a aparecer son:

• P0700: falla general en transmisión; requiere escaneo profundo.
• P0741: convertidor de par con desempeño bajo.
• P0841: sensor de presión de fluido fuera de rango.
• P0868: presión baja en línea de ATF.

Regla operativa: cada código P07xx implica escaneo profundo + prueba de presión de línea antes de desarmar la transmisión.

Herramientas y equipo especializado para el taller

El taller de don Toño en la colonia Emiliano Zapata tiene elevador, prensa y escáner. Esa es la base mínima para ofrecer un taller automotriz profesional y cobrar por hora con confianza, sin improvisar con herramienta prestada.

Elevadores, prensas y soportes para trabajo pesado

• Elevador de dos postes: 3.5 toneladas mínimo, marca nacional o importada.
• Gato de patín: auxiliar para desmontar transmisiones pesadas.
• Prensa hidráulica 12 toneladas: para bujes, rótulas y baleros.
• Soportes de seguridad: imprescindibles con carga suspendida; nunca trabajes solo sobre el gato.

Escáneres y herramientas de diagnóstico electrónico

• Escáner OBD2 básico: lee códigos genéricos (P0xxx) en cualquier vehículo 1996 en adelante.
• Escáner multimarca: compatible con Chevrolet, Nissan, VW, Ford, Toyota.
• Multímetro automotriz: para sensores y módulos eléctricos.
• Manómetro de presión ATF: mide presión de línea (60-280 PSI).

Inversión en equipo: retorno y amortización para el taller

Elevador 2 postes $35,000 - $60,000 15-20 servicios Alineación computarizada $25,000 - $80,000 8-12 servicios Escáner multimarca $4,000 - $15,000 5 servicios Prensa hidráulica $8,000 - $18,000 6 servicios

Regla operativa: todo equipo arriba de $50,000 MXN se amortiza en máximo 18 meses si cobras tarifa profesional por hora.

Proceso de servicio de suspensión y transmisión paso a paso

Una troca llega al taller y el mecánico nuevo te pregunta «¿por dónde empiezo?». El orden de las operaciones marca la diferencia entre un trabajo limpio, rentable y una devolución con reclamo al día siguiente. Un buen mantenimiento preventivo ejecutado a tiempo evita la mitad de las visitas de emergencia.

Recepción del vehículo y diagnóstico inicial

1. Recibe la unidad y registra kilometraje, placas y observaciones del cliente por escrito.
2. Prueba de manejo breve con el cliente o tú mismo por la colonia.
3. Escaneo OBD2 y registro de códigos activos y pendientes.
4. Cotización preliminar antes de desarmar cualquier pieza.

Desmontaje, inspección y reemplazo de componentes

1. Sube el vehículo al elevador y coloca soportes de seguridad sin falta.
2. Desmonta piezas en orden lógico (rueda → tambor → suspensión → transmisión).
3. Inspecciona visualmente: bujes, rótulas, fugas, holguras, sincronizadores.
4. Reemplaza con refacciones nuevas y conserva piezas viejas para mostrar al cliente.

Pruebas finales, calibración y entrega al cliente

1. Alineación y balanceo después de cualquier cambio de suspensión.
2. Prueba de manejo final en calle y, si es posible, carretera.
3. Limpieza de residuos de aceite ATF o grasa de bujes.
4. Entrega con factura CFDI y explicación verbal de lo realizado.

Regla operativa: nunca entregues un vehículo sin prueba de manejo + alineación posterior; te ahorras el 90% de reclamos y mantienes la reputación del taller.

Costos, márgenes y presentación del presupuesto al cliente

El cliente de la papelería de la esquina trae su Sentra por «revisión general». Antes de decirle cuánto, calculas costos fijos y decides qué margen necesitas para pagar renta, luz de CFE, refacciones y tu sueldo como dueño.

Cálculo de mano de obra por hora de trabajo

Tu tarifa debe cubrir los siguientes rubros sin falta:

• Renta del local.
• CFE (recibos altos por elevador, compresor y equipo de alineación).
• Sueldo del mecánico y del ayudante.
• Reposición de herramienta y equipo.
• Margen de ganancia mínimo del 25% sobre costos.

Ejemplo práctico para taller en zona metropolitana con 160 horas trabajadas al mes:

Renta $8,000 $50 CFE $6,000 $37 Sueldos $24,000 $150 Otros (agua, internet, impuestos) $4,000 $25 Total $42,000 $262 Tarifa sugerida + 30% — $340 - $450

Gestión de refacciones y proveedores confiables

• Trabaja con refacciones automotrices de marca reconocida para tener garantía real.
• Ten 2 proveedores por pieza crítica (amortiguadores, clutch, convertidor de par).
• Negocia descuento por volumen si compras de mayoreo en la Central de Abasto.
• Guarda factura de cada compra para trazabilidad ante devoluciones o reclamos.

Cómo presentar el presupuesto de forma profesional

Un buen presupuesto se entrega con estos elementos:

1. Por escrito: logo del taller, fecha, datos del cliente y del vehículo.
2. Desglosado: refacciones + mano de obra + IVA separado y visible.
3. Con vigencia: 7 a 15 días según temporada o disponibilidad de partes.
4. Con firma del cliente como aceptación del trabajo a realizar.

Para talleres que facturan servicios mecánicos con regularidad, contar con un sistema que integre cotización, CFDI y control de clientes facilita enormemente el día a día. ERP Timbra (timbra.com.mx) ofrece herramientas de facturación electrónica y administración pensadas para PyMEs mexicanas como tu taller.

Regla operativa: cobra 40% de anticipo al aceptar el trabajo y 60% al entregar; nunca desarmes un vehículo sin anticipo firmado.

Conclusión

Suspensión y transmisión son los dos sistemas que más reputación dan o quitan a un taller mecánico profesional. Con diagnóstico ordenado, equipo básico, refacciones confiables y presupuestos claros, puedes cobrar tarifa completa, cumplir con PROFECO y construir una cartera de clientes recurrentes en tu colonia o zona metropolitana.

Empieza por definir tu tarifa por hora, registra todo por escrito y nunca entregues un vehículo sin prueba final.
