Diagnóstico de fugas de corriente y cortos circuitos en taller eléctrico

En un taller eléctrico del centro de la ciudad, 8 de cada 10 visitas por «se fue la luz» se resuelven con tres instrumentos básicos y método ordenado. Antes de cambiar un cable o un interruptor, lo primero es diagnosticar si se trata de fuga de corriente o de corto circuito.

Fundamentos de fugas de corriente y cortos circuitos

A las 9 de la mañana entra don Jorge al taller eléctrico del barrio con una Tacoma 2018 que le «chupa la batería» si la deja dos semanas parada. El primer paso no es cambiar la batería: es diagnosticar si se trata de una corriente de fuga o de un corto circuito, porque cobrar por la pieza equivocada significa regreso y reclamo.

En el día a día del taller, esa distinción es lo que separa un diagnóstico rápido de tres horas de prueba y error. Por eso los mecánicos con experiencia inician cualquier revisión eléctrica verificando síntomas antes de tocar herramienta.

Diferencia entre fuga y corto circuito

La fuga de corriente es un escape pequeño pero constante de electricidad hacia tierra o chasis, normalmente por aislamiento dañado, humedad o terminales sulfatadas. El corto circuito, en cambio, es un puente de baja resistencia entre dos conductores o entre fase y tierra que genera corrientes altas y dispara fusibles o interruptores.

Una regla operativa fácil de aplicar en taller:

• Si el fusible se funde o el interruptor se dispara al cerrar el circuito, sospecha corto circuito.
• Si la batería se descarga en días y todo está en su lugar, sospecha fuga de corriente.

Causas más frecuentes en taller eléctrico

Las fallas eléctricas comunes que aparecen en cualquier taller eléctrico mexicano suelen ser:

• Cables con aislamiento cuarteado por calor del motor (sobre todo en arneses cerca del múltiple de escape).
• Conexiones oxidadas en bornes de batería o en masas del chasis.
• Módulos electrónicos que no entran en modo sleep correctamente.
• Accesorios aftermarket mal instalados (radios, alarmas, luces auxiliares).
• Humedad en conectores exteriores, frecuente en temporada de lluvias.

Regla operativa: antes de cambiar cualquier componente, valida que el circuito no tenga un consumo mayor a 50 miliamperios con todo apagado y llave fuera.

Instrumentos y herramientas de diagnóstico

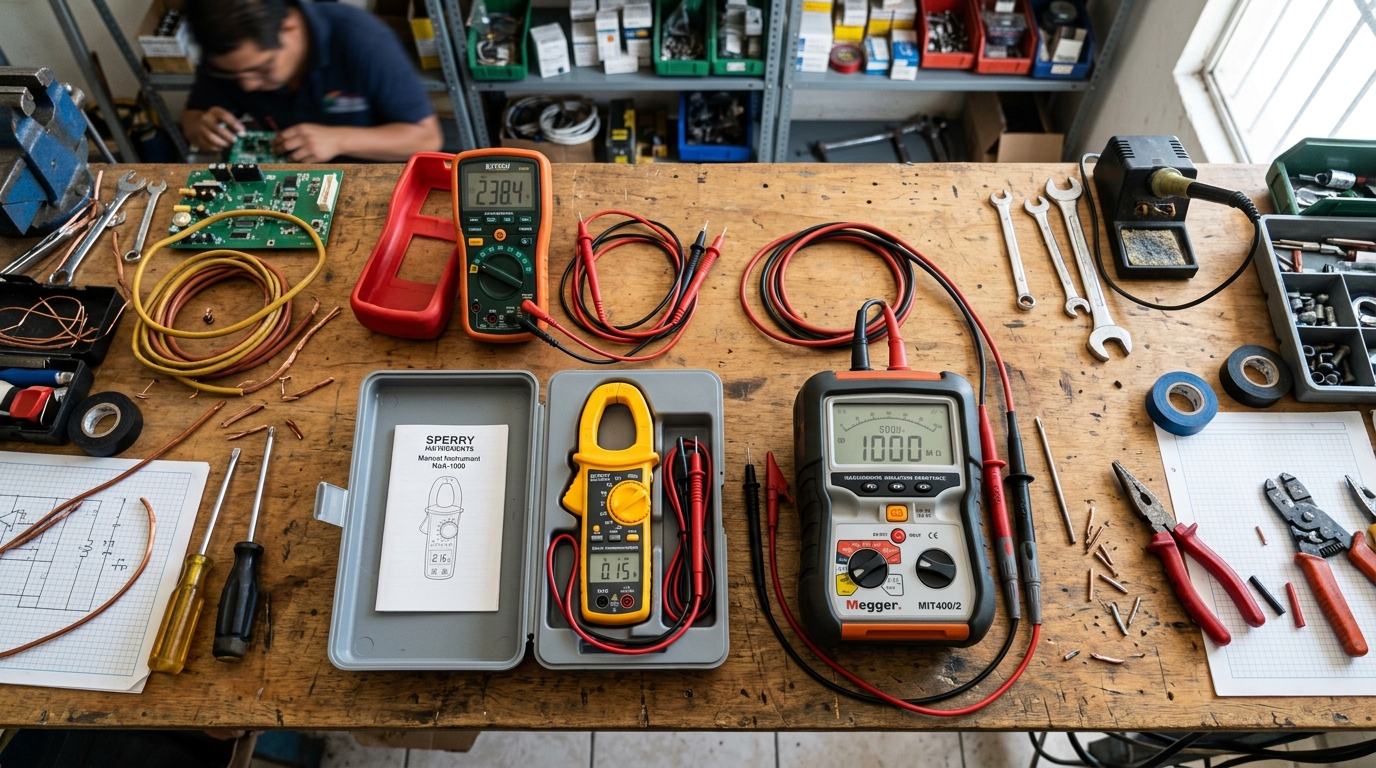

Sobre el mesón del taller, Ramírez tiene un multímetro digital True RMS, un amperímetro de gancho y un megóhmetro con los que resuelve el 80% de los diagnósticos del día. No se necesita un laboratorio de $500,000 MXN: con tres herramientas bien usadas se hacen las mediciones de aislamiento y prueba de continuidad que pide la norma.

La diferencia entre un maestro y un ayudante es, muchas veces, qué tan calibrado y completo está su juego de instrumentos. Un equipo mal calibrado arroja lecturas falsas y conclusiones equivocadas.

Multímetro y amperímetro de gancho

El multímetro digital mide voltaje, resistencia y corriente en distintos rangos. Para el diagnóstico eléctrico es la herramienta base: con él verificas voltaje de batería (12.4–12.7 V con motor apagado), caída de tensión en cables y resistencia de aislamiento en escala de MΩ.

El amperímetro de gancho mide corriente sin abrir el circuito, abrazando el cable con la pinza. Es clave para detectar consumo parásito sin desconectar la batería. Modelos con resolución de 1 mA permiten detectar fugas pequeñas que un multímetro en serie pasaría por alto.

Megóhmetro y probador de aislamiento

El megóhmetro (también llamado megger) aplica voltajes altos (250 V, 500 V o 1000 V) para medir resistencia de aislamiento real. La medición de aislamiento en taller eléctrico debe arrojar valores arriba de 1 MΩ para considerarse aceptable en sistemas de baja tensión.

Comparativa rápida de instrumentos básicos para taller eléctrico:

Multímetro digital True RMS Voltaje, resistencia, corriente 0–600 V / 0–10 A $800–$2,500 MXN Amperímetro de gancho Consumo parásito sin abrir circuito 0–400 A, resolución 1 mA $600–$3,000 MXN Megóhmetro 500 V Resistencia de aislamiento 0–2,000 MΩ $4,000–$12,000 MXN Probador de aislamiento Fugas rápidas en arneses 12–24 V, prueba LED $300–$900 MXN

Regla operativa: si tu taller todavía no tiene amperímetro de gancho, esa es la primera inversión; sin él estás diagnosticando a ciegas el consumo parásito.

Procedimiento para diagnosticar fugas de corriente

La Pickup de don Roberto queda en rampa del taller porque «deja la batería al 30% si la usa poco». Lo primero es el procedimiento ordenado: medir base, desconectar cargas y luego cuantificar la corriente de fuga con instrumentos, no con suposiciones.

Seguir un orden evita que se reemplacen piezas innecesarias y deja evidencia para mostrarle al cliente el avance del trabajo.

Desconexión de circuitos y medición base

• Apaga el vehículo, retira la llave y espera 15–30 minutos para que los módulos entren en reposo.

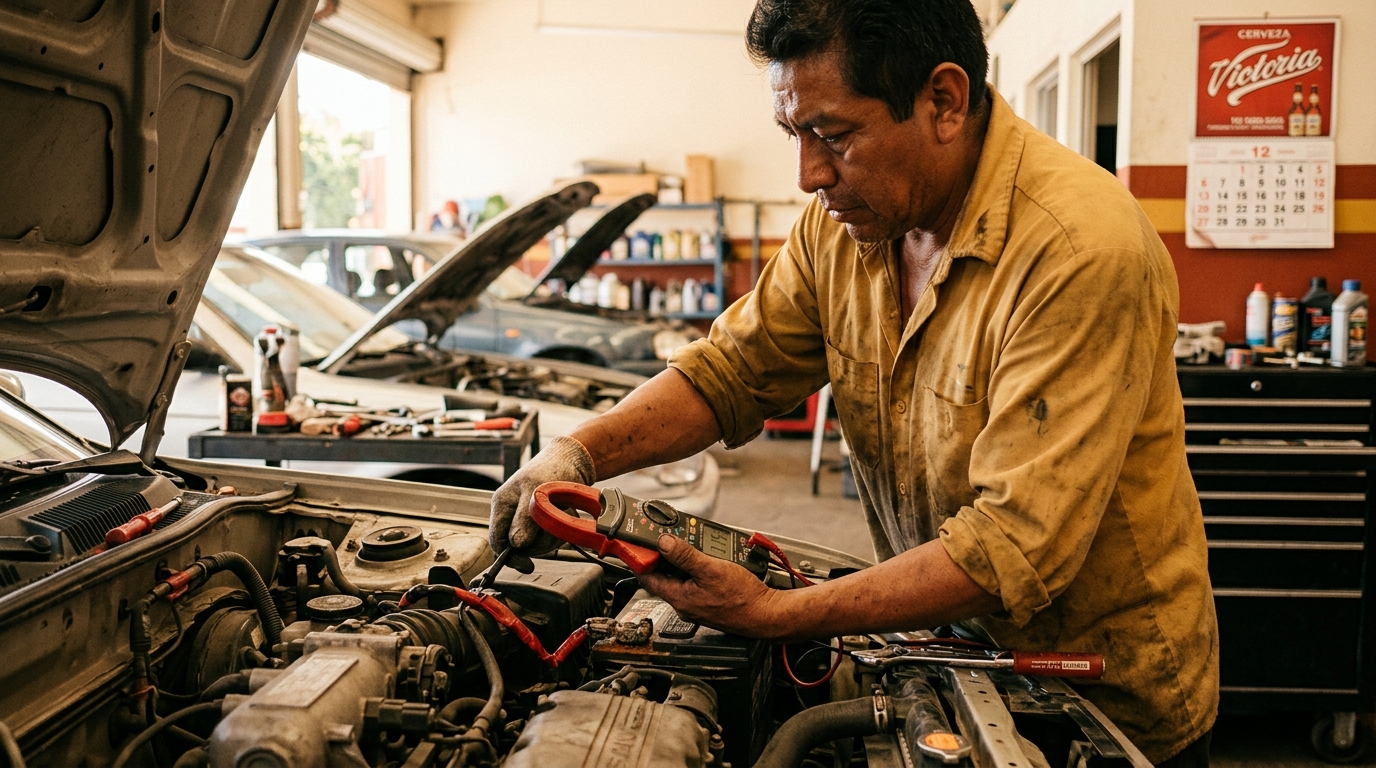

• Desconecta el cable negativo de la batería y conecta el amperímetro de gancho en serie con el cable.
• Lectura base aceptable en vehículos modernos: menor a 50 mA (algunos autos aceptan hasta 80 mA según marca).
• Si la lectura supera el límite, retira fusibles uno por uno del cofre hasta que la corriente baje; ese fusible aísla el ramal culpable.

Prueba de aislamiento y corriente residual

Con el megóhmetro o el multímetro en modo MΩ, mides resistencia de aislamiento entre cada conductor y tierra:

• Mayor a 1 MΩ = aislamiento aceptable.
• 0.1–1 MΩ = aislamiento degradado, reparar pronto.
• Menor a 0.1 MΩ = corto circuito o fuga severa, intervenir de inmediato.

En sistemas de 120 V, la corriente de fuga permisible suele ser de 30 mA para protección diferencial tipo GFCI; en automotriz, la práctica de taller pide menos de 50 mA para considerarlo sano.

Regla operativa: anota cada medición en una hoja de servicio con fecha y vehículo. Sin bitácora no hay forma de detectar fugas recurrentes o regresos del mismo cliente.

Métodos para localizar cortos circuitos

Llega al taller una Sprinter que cada vez que se acciona la palanca de direccionales salta el fusible 30. El maestro necesita localizar el corto y no va a «cambiar todo el arnés». Aquí entra el método ordenado para localizar cortos circuitos en un ramal específico.

División del circuito por secciones

El método más usado en taller eléctrico se llama «binaria» o «de apertura por mitad»:

• Identifica el fusible o protección que se dispara.
• Divide a la mitad: desconecta la mitad de las cargas o componentes alimentados por ese fusible.
• Restablece y observa cuál mitad protege.
• Repite el proceso sobre la mitad fallada hasta aislar el componente o cable con corto.

Si tienes 8 ramales conectados al fusible, en máximo 3 rondas identificas el segmento defectuoso sin desarmar más de lo necesario.

Uso de trazadores y prueba de continuidad

La prueba de continuidad con multímetro en modo continuidad (pitido) confirma que un cable está roto o desconectado. Sirve especialmente para:

• Cables que pasan por zonas flexibles (bisagras de puertas, tapa de cajuela).
• Arneses bajo el cofre o cerca del escape.
• Conexiones a tierra oxidadas con falsa continuidad.

Los trazadores de cable (tone generator + probe) son ideales cuando el cable recorre el vehículo sin que tengas diagrama a la mano: mandan una señal audible por el conductor y la «cazas» con la sonda, sin pelar aislamiento.

Regla operativa: cuando localizas el corto, marca el punto exacto con cinta y fotografía antes de reparar. Si el cliente vuelve a los 3 meses, ya tienes el historial para atenderlo más rápido.

Errores comunes en el diagnóstico eléctrico

En un taller eléctrico pequeño del oriente de la ciudad, el ayudante cambió tres veces el módulo de cierre porque «seguía fallando». El maestro revisa y resulta que el problema era una masa sulfatada, no el módulo. Este tipo de errores consumen horas y presupuesto, y se evitan con método.

Confundir fuga con consumo parásito

El consumo parásito es la corriente que consumen los módulos del vehículo en modo sleep (radio con memoria, reloj, alarmas). Es normal y está previsto por el fabricante. La fuga de corriente es corriente no deseada que no tiene diseño previsto.

Diferencia práctica en taller:

Consumo parásito 20–80 mA según vehículo Batería dura semanas Fuga de corriente Superior a 80 mA Batería se baja en 1–3 días Corto circuito Corriente > 5 A momentánea Fusible se funde al instante

Confundir ambos lleva a cambiar módulos innecesariamente. La regla es medir con todo cerrado y comparar con el dato de fábrica antes de cobrar cualquier refacción.

No aislar correctamente las cargas

Otro error frecuente: medir fuga con algún switch todavía activo (luces de cortesía, switch de cajuela, switch de freno de mano). Cualquier medición se contamina y el diagnóstico sale errado. Antes de medir:

• Cierra todas las puertas y cofre.
• Espera el ciclo de sleep de los módulos (mínimo 15 minutos).
• Verifica que las luces exteriores e interiores estén apagadas.
• Retira la llave del cilindro a por lo menos 3 metros de la antena.

Regla operativa: ningún diagnóstico de fuga es válido si la puerta del conductor está abierta o si el switch de luz está en posición media. Quien mide así, casi siempre repara mal.

Seguridad y normatividad aplicable en taller

El viernes a las 8 de la noche, en un taller eléctrico de la colonia, un ayudante recibe descarga por no bloquear el circuito antes de intervenir. La NOM-001-SEDE, las normas de protección personal y el bloqueo LOTO existen precisamente para que esto no pase en ningún taller del país.

La normatividad eléctrica mexicana no es un tema de oficina: es lo que te protege del paro cardiaco, de la multa de PROFECO y de la demanda del cliente.

NOM-001-SEDE y protección personal

La NOM-001-SEDE rige las instalaciones eléctricas en México, incluyendo los sistemas empleados en taller. Para trabajo en banco o vehículo exige:

• Uso de guantes dieléctricos clase 0 (soporte de hasta 1,000 V).
• Lentes de seguridad y calzado dieléctrico con suela aislante.
• Herramienta aislada VDE (pinzas, desarmadores) marcada con su voltaje máximo.

Además, cualquier instalación fija en taller eléctrico debe contar con protección diferencial (interruptor por corriente de fuga de 30 mA en zonas húmedas, 300 mA en zonas generales) y tierra física funcional con valor menor a 25 Ω.

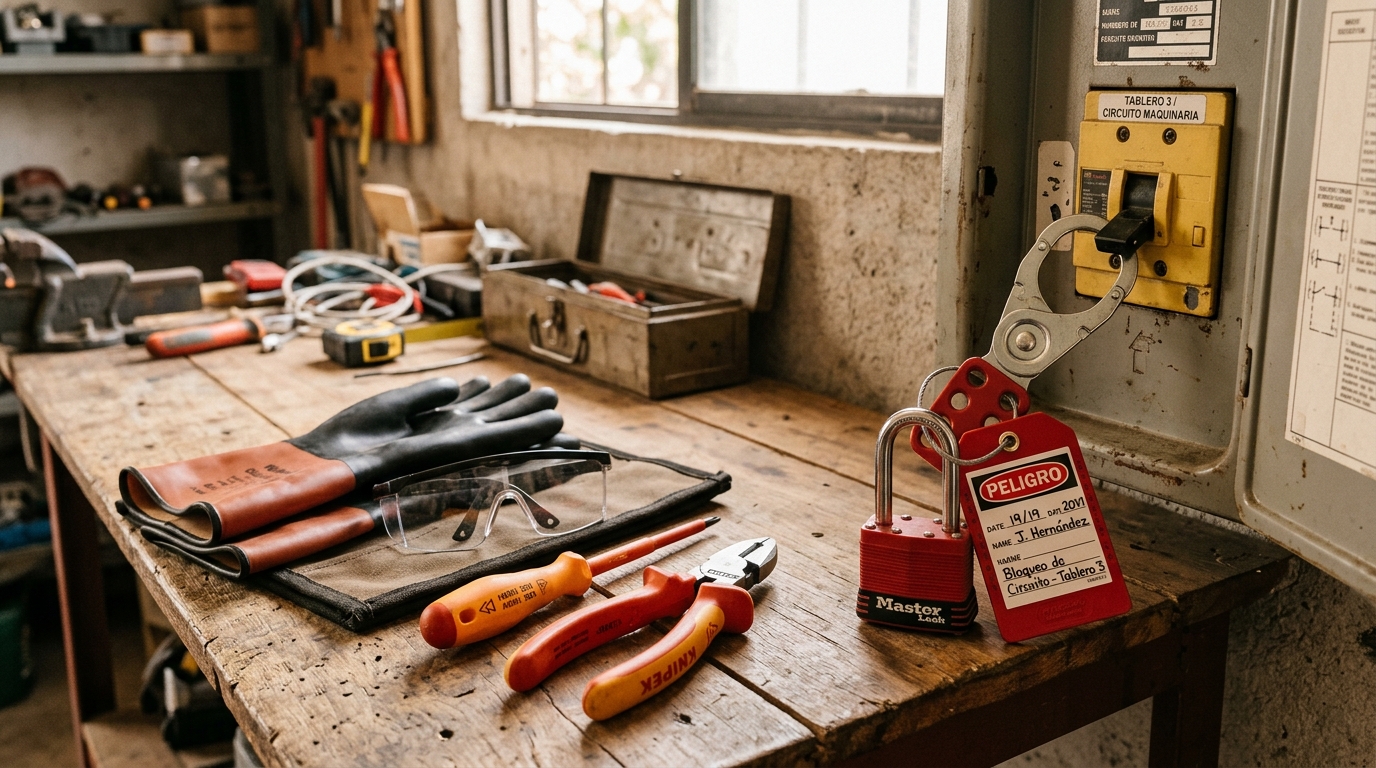

Bloqueo y etiquetado LOTO del circuito

El procedimiento LOTO (Lockout/Tagout) aplica tanto en taller eléctrico como en mantenimiento industrial. Pasos mínimos obligatorios:

• Identifica la fuente de energía (batería, interruptor, contactor, banco de capacitores).
• Desconecta la energía de manera total, sin hacer «desconexión parcial».
• Coloca candado personal en el seccionador o aislador.
• Etiqueta con tu nombre, fecha, hora y motivo de la intervención.
• Verifica ausencia de tensión con multímetro antes de tocar cualquier conductor.

Regla operativa: en taller nunca inicies un diagnóstico sin antes desconectar la batería y colocar un letrero que diga «NO ENERGIZAR». Si el dueño del auto insiste en dejarlo conectado, se le cobra extra por riesgo y se documenta por escrito en la orden de servicio.

Cuándo escalar el trabajo a un especialista

Martes por la mañana entra al taller un híbrido Toyota Prius con código P0A80 y consumo parásito raro. El dueño del taller sabe que ese caso no es para él: lo deriva a un especialista en electrónica automotriz porque la normatividad y la complejidad lo exigen.

Fugas persistentes o recurrentes

Si después de tres intentos de diagnóstico la fuga no se elimina, escala. Casos que requieren escalamiento profesional:

• Fuga que baja la batería en menos de 24 horas sin causa clara.
• Consumo parásito intermitente que aparece solo en climas húmedos o después de lluvia.
• Módulos que entran en modo fail y no responden a reset con escáner.
• Vehículos híbridos o con sistemas start-stop que requieren desactivación de alto voltaje.

En estos casos un electricista automotriz con escáner de fábrica y diagrama específico del fabricante es la opción correcta. El costo de escalar siempre es menor que devolver un vehículo con el mismo problema y ganarte una mala reputación en la colonia.

Daños en tableros o líneas principales

Cuando el corto o la fuga involucra alguno de estos puntos, el trabajo es para un taller eléctrico con unidad de potencia aislada y permisos vigentes:

• Tablero principal de fusibles con pista quemada o base carbonizada.
• Líneas de alimentación trifásicas o de banco de capacitores.
• Cables de batería parchados o sulfatados en más del 30% del calibre.
• Sistemas de carga con alternador o motor de arranque en corto.
• Tierra física con lectura mayor a 25 Ω o sin registro de mantenimiento.

Ahí el trabajo es para un taller eléctrico con unidad de potencia aislada y permisos de CFE cuando aplique. En taller mecánico normal, no se toca.

Regla operativa: documenta siempre por qué escalas. Una buena nota de derivación (síntoma, mediciones hechas, motivo del escalamiento) protege tu reputación si el caso se complica más adelante o si el cliente reclama.

Puesta en práctica del diagnóstico eléctrico en taller

Con método y equipo básico, la mayoría de las fallas eléctricas comunes en taller se resuelven en menos de una hora de banco. La fórmula que aplican los talleres eléctricos que viven de su buena fama es simple: instrumento correcto, procedimiento ordenado, seguridad respetada y escalamiento cuando el caso lo pide.

Aplicar estas cuatro columnas evita devoluciones, reclamos en PROFECO y accidentes que nadie quiere en su negocio.
